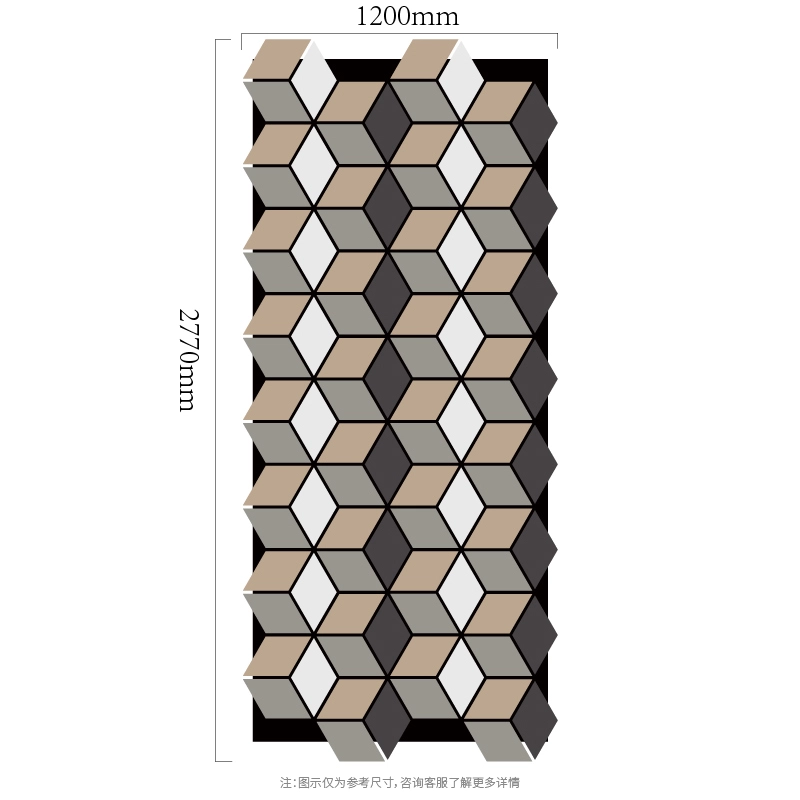

3D Kubuskolom Modulair MDF-op-PET Akoestisch Wandpaneel

Het modulaire MDF-op-PET-akoestische 3D-kubuskolompaneel vertaalt herhalende isometrische kubusvlakken, samengevoegd tot een hoge kolom met open randen van geometrische modules, naar een praktisch decoratief akoestisch wandsysteem. Het belangrijkste visuele resultaat is een uitgesproken driedimensionale illusie gecreëerd met platte CNC-gesneden MDF-stukken over contrasterend PET. In plaats van te vertrouwen op een bedrukt oppervlak om het patroon te creëren, wordt de voorgrond gevormd door echte MDF-componenten die zijn bewerkt door CNC-apparatuur, terwijl het polyestervezelsubstraat zichtbaar blijft in de negatieve ruimtes. Deze tweelaagse relatie geeft de muur diepte, schaduw en materiaalcontrast terwijl de akoestische functie van de PET-backing behouden blijft. Dit model kan het beste worden begrepen als een CNC-gedefinieerd decoratief systeem in plaats van als een vaste voorraadtegel. De waarde ervan komt voort uit de relatie tussen de gesneden MDF-geometrie, de zichtbare polyestervezelachtergrond en de manier waarop modules over een projectmuur worden gecoördineerd.

Kernontwerpvoordelen

• Patroonidentiteit: de 3D Cube Column-geometrie is onmiddellijk te onderscheiden van standaard akoestische panelen met rechte lamellen en kan worden gebruikt als projectspecifieke visuele signatuur.

• CNC-reproduceerbaarheid: kubusschaal, vlakkleurtoewijzing, kolombreedte en totale compositiehoogte kunnen in het CAD-pad worden aangepast en vervolgens consistent worden gereproduceerd voor batchproductie.

• Gelaagd uiterlijk: het decoratieve oppervlak van MDF creëert de voorgrond, terwijl zichtbare polyestervezels een opzettelijke achtergrond worden in plaats van een verborgen substraat.

• Flexibiliteit in afmetingen: het uiteindelijke formaat wordt bepaald door het patroon en het wandontwerp in plaats van door één vast voorraadformaat, waardoor de serie geschikt is voor vierkante, hoge, rechthoekige en onregelmatige modules.

• B2B-projectworkflow: tekeningen, monstergoedkeuring, patroonrichting en modulenummering kunnen vóór de bulkproductie worden bevestigd om dubbelzinnigheid bij de installatie te verminderen.

Constructie en CNC-productie

De productie begint met de bevestiging van de vector/CAD-geometrie, gevolgd door de CNC-bewerking van de MDF-sierlaag. Dankzij dit proces kunnen gebogen, schuine en onregelmatige componenten worden herhaald zonder dat er met de hand moet worden gesneden. De voltooide compositie wordt geassembleerd met het akoestische PET-substraat, zodat de blootgestelde achtergrond onderdeel wordt van het ontwerp.

Voor het modulaire MDF-op-PET akoestische wandpaneel met 3D-kubuskolommen moet de productiebeoordeling specifiek gericht zijn op de kubusschaal, de kleurtoewijzing van de voorkant, de kolombreedte en de totale compositiehoogte. Dit zijn de variabelen die het visuele karakter van dit model waarschijnlijk zullen veranderen. Waar smalle bruggen, kleine hoeken of puntige onderdelen voorkomen, moet de tekening worden gecontroleerd op praktische CNC-bewerking en hantering voordat een productiehoeveelheid wordt vrijgegeven.

Technische specificaties en bestelopties

Ontwerpgebruik en aanbevolen toepassingen

Het 3D Kubuskolom Modulaire MDF-op-PET Akoestische Wandpaneel is geschikt voor merkenshowrooms, tentoonstellingsingangen, technologiekantoren, evenementenruimtes en lobbyaccenten met dubbele hoogte. Het ontwerp kan worden gebruikt als herhaling over de hele muur, als ingelijst akoestisch inzetstuk of als gelokaliseerd accentpaneel. Waar het patroon directioneel is, moet de installatietekening de oriëntatie van elke module markeren. Dit voorkomt onbedoelde omkeringen en zorgt ervoor dat de visuele lijnen over de naden doorlopen.

Het belangrijkste planningspunt voor dit model is het 3D-kubuskolomritme. Ontwerpers moeten beslissen of het patroon zich identiek herhaalt, rond een middellijn spiegelt, tussen modules roteert of eindigt als een onregelmatig kenmerk. Die beslissing moet worden weerspiegeld in de winkeltekening, zodat de uiteindelijke muur er opzettelijk uitziet en niet is samengesteld uit niet-gerelateerde panelen.

Typisch toepassingsscenario

Technologie Showroom Entree Functie

Plaats de 3D-kubuskolom naast een toegangsportaal of digitaal scherm, zodat de isometrische vlakken uit de muur lijken te steken. Meerdere MDF-tinten kunnen de kubusillusie versterken door lichte, medium en donkere waarden aan verschillende vlakken toe te kennen. Het hoge formaat werkt vooral goed waar een smalle architectonische erker meer visuele aanwezigheid nodig heeft.

Dit scenario is eerder een ontwerpaanbeveling dan een claim van een voltooid SHIPO-project. Voor websitepublicatie kan het later worden vervangen door een geverifieerde klantcase, installatiefoto, land-/marktinformatie en meetbare projectgegevens wanneer deze materialen beschikbaar zijn.

Maatwerk & Projectondersteuning

Het 3D Kubuskolom Modulair MDF-op-PET Akoestisch Wandpaneel kan worden ontwikkeld op basis van een standaard referentiepatroon of worden aangepast aan de projectvereisten. De belangrijkste aanpassingsvariabelen voor dit ontwerp zijn kubusschaal, vlakkleurtoewijzing, kolombreedte en algehele compositiehoogte. De standaard substraatdiktes van polyestervezels zijn 5 mm en 9 mm, terwijl de MDF-sierlaag normaal gesproken 9 mm is en indien nodig in andere diktes kan worden geproduceerd. De afmetingen van het afgewerkte paneel zijn niet beperkt tot de referentietekening: SHIPO kan de wandafmetingen, de vereiste module-indelingen en patroonafsluitingen beoordelen voordat het productiebestand wordt bevestigd. Als leverancier, fabriek en fabrikant van akoestische panelen in China is SHIPO gepositioneerd voor bulk B2B-bestellingen, met een minimale bestelhoeveelheid van 400 stuks per ontwerp.

Aanbevolen pre-productieworkflow

• Verzend de wandhoogte, het beoogde uiteindelijke formaat en de gewenste productreferentie.

• Bevestig de patroonschaal van de 3D-kubuskolom en de projectspecifieke variabelen: kubusschaal, vlakkleurtoewijzing, kolombreedte en algehele compositiehoogte.

• Bevestig de PET-substraatdikte (5 of 9 mm), MDF-dikte (9 mm standaard of op maat) en het goedgekeurde MDF-oppervlak/afwerkingsmonster.

• Keur de CAD-/werkplaatstekening en, indien nodig, één fysiek monster goed vóór de batchproductie.

• Gebruik voor directionele ontwerpen of ontwerpen met meerdere modules paneelnummers en oriëntatiemarkeringen om de installatie op locatie te ondersteunen.

Veelgestelde vragen

V. Is het 3D-effect fysiek op meerdere niveaus verhoogd?

Het visuele kubuseffect komt voornamelijk voort uit de geometrie en de contrasterende MDF-vlakken die over het PET-substraat zijn geïnstalleerd. Eventuele daadwerkelijke opbouw is afhankelijk van de bevestigde constructie en MDF-dikte.

V. Kunnen de kubusvlakken drie verschillende afwerkingen gebruiken?

Ja. Een driekleurige specificatie kan de isometrische illusie versterken. De afwerkingstoewijzing moet worden bevestigd met een gelabeld monster of tekening.

V. Kan de hoge compositie worden opgesplitst in transportvriendelijke delen?

Ja. Grote ontwerpen kunnen in op elkaar afgestemde modules worden verdeeld. Naadlocaties moeten langs geometrische verbindingen worden geplaatst, zodat ze na installatie minder opvallen.

Onderzoek en samenwerking

Neem contact op met SHIPO voor monsters, tekeningcontrole, maataanpassing of een bulkofferte voor het 3D Kubuskolom Modulair MDF-op-PET Akoestisch Wandpaneel. Om een ​​nauwkeurig voorstel te ontvangen, stuurt u de afmetingen van de doelmuur, de vereiste hoeveelheid, de dikte van het PET-substraat, de MDF-dikte, de gewenste afwerking en elk beschikbaar CAD/vectorpatroonbestand. SHIPO kan vervolgens de 3D Cube Column-geometrie evalueren, produceerbare details bevestigen en de productieoplossing voorbereiden voor bestellingen vanaf 400 stuks per ontwerp.
